Ayırıcı Tanımı
Orta ve yüksek gerilim şebeke ve tesislerinde devre yüksüz iken açma kapama işlemi yapabilen şalt cihazlarına ayırıcı denir. Ayırıcıların diğer bir adı da seksiyonerdir. Ayırıcılar ile kesinlikle yük altında açma kapama işlemi yapılmaz. Aksi takdirde Ayırıcı ve işlemi yapan kişi zarar görür.
Ayırıcı Kontaklarında İyi Temasın Önemi
Ayırıcının sabit ve hareketli kontakları kapalı iken iyi temas etmelidir. Aksi takdirde yük altında çalışırken kontaklar arasında arklar oluşur. Kesicilerdeki gibi ark söndürme düzenekleri olmadığı için kontaklar ve diğer bağlantı elemanları zarar görebilir. Bu hususa bakım onarım işlemleri sırasında özellikle dikkat edilmelidir.
Monte Edildikleri Yerlere Göre Ayırıcılar ve Teknik Özellikleri
1. Dahili Tip Ayırıcılar;
Bina içi, kapalı hücre ve şalt sahalarında kullanılan ayırıcılardır.
2. Harici Tip Ayırıcılar;
Direk üzerinde ve açık hava şalt sahalarında kullanılan ayırıcılardır.
Yapı Özeliğine Göre Ayırıcılar, Yapıları ve Kullanım Yerleri
1. Bıçaklı Ayırıcılar;
Hareketli kontakları bıçak şeklinde olan ayırıcılardır. Dahili veya harici olarak kullanılabilir. Açma kapama işlemi yapılırken emniyetli mesafede durmak gerekir. Bıçaklı ayırıcılar:
1- Dahili tip bıçaklı ayırıcılar
2- Harici tip bıçaklı ayırıcılar
3- Toprak ayırıcısı
4- Sigortalı ayırıcılar olmak üzere dört çeşittir.

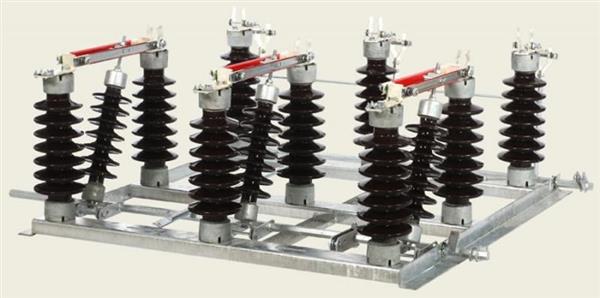

2. Döner İzolatörlü Ayırıcılar;
Hareketli kontaklara bağlı izolatörleri kendi ekseni etrafında dönebilen ayırıcılardır. Yüksek ve çok yüksek gerilimli trafo merkezlerinde kullanılır. Genelde harici tipte imal edilir ve kullanılır. Döner izolatörlü ayırıcılar, 1- Tek döner izolatörlü 2- Çift döner izolatörlü olmak üzere iki çeşittir.
3. Yük Ayırıcıları;
Diğer ayırıcılardan farklı olarak normal yüklü devrelerde açma kapama işlemi yapabilen ayırıcılardır. Kesicilerden tasarruf etmek amacıyla kullanılır. Kısa devre kesme özelliği olan tiplerinde sigortalardan herhangi birinin devreyi açması hâlinde ayırıcı üç fazın birden enerjisini keser.
Görevlerine Göre Ayırıcılar, Yapısı ve Kullanım Yerleri
1- Hat ayırıcısı
2- Bara ayırıcısı
3- Toprak ayırıcısı
4- Bypas ayırıcısı
5- Transfer ayırıcısı
6- Bara bölümleyici ayırıcılardır.
Kumanda Şekillerine Göre Ayırıcılar
Ayırıcıların açma kapama işlemi yani kumandası değişik şekillerde olabilir. Bunlar:
1- Elle kumandalı
2- Mekanik kumandalı
3- Elektrik motoru ile kumandalı
4- Basınçlı hava ile kumandalı olmak üzere dört çeşittir.
Ayırıcı Açma Kapama İşlem Sırası
Ayırıcılar ile yük altında açma kapama yapılmaz. Yapılırsa zararlı etkiler doğurabilir. Bunu önlemek için açma kapama yaparken şu işlem sırası takip edilmelidir:
1- İlk önce kesici açılır.
2- Daha sonra kesicinin giriş ve çıkışındaki ayırıcılar açılır.
3- Kapatılırken ise bu işlemin tersi olarak ilk önce ayırıcılar kapatılır.
4- Daha sonra kesici kapatılarak devreye enerji verilir.
5- Eğer kesici yoksa alıcıların yükü devreden çıkarılır, sonra ayırıcı açılır.
Ayırıcı Montaj(Kullanım) Yerleri
1- Şalt sahalarında
2- Hat ve trafo direklerinde
3- OG modüler hücrelerinde
4- Trafo merkezlerinde
